Quelle sortie de câbles choisir pour mon volet roulant ?

Vous ne savez pas quelle sortie de câbles choisir pour votre volet roulant ? AMC Production vous a préparé une vidéo explicative.

Nous allons vous présenter les différentes sorties de câbles possibles sur le caisson de votre volet roulant.



Les 5 possibilités de sorties de câbles

Chez AMC Production, nous vous proposons 5 possibilités de sorties de câbles sur le côté du caisson.

En fonction du type de coffre (pan coupé ou arrondi) et en fonction du diamètre du coffre, l'emplacement des sorties de câbles varie.

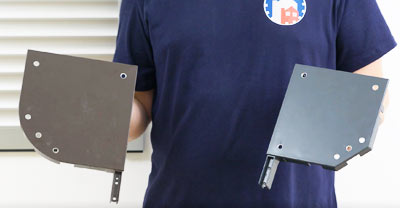

Voici l'exemple sur un format arrondi en coffre de 205mm et sur un format pan coupé avec un coffre de 180mm.

Sorties de cables

Vous trouverez la sortie de câble haute, selon votre choix :

  • dans le coin en haut à gauche
  • ou dans le coin en haut à droite

Il est aussi possible d'avoir une sortie de câbles sur le dessus du coffre du volet, pour cette demande spécifique veuillez nous contacter.

Pour une sortie de câble basse, vous avez plusieurs possibilités le long du pan coupé ou de l'arrondi, et selon la configuration de votre maison (par exemple : la position d'une boîte d’arrivée électrique dans votre maison à la sortie du caisson).



Les emplacements des sorties de câbles pour un coffre de 150mm

Sorties de câbles pour un coffre 150mm

Pour une sortie basse, vous trouverez l’axe de sortie du câble à environ 13,2cm du haut du caisson et à 1,3cm du bord.

Pour une sortie haute, vous trouverez la sortie à 2,5cm du haut du caisson et toujours à 1,3cm du bord.

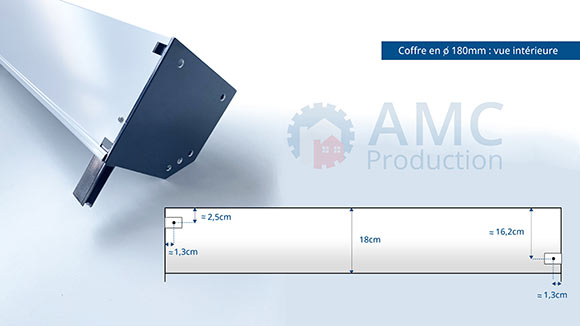

Les emplacements des sorties de câbles pour un coffre de 180mm

Sorties de câbles pour un coffre 180mm

Pour une sortie haute, vous trouverez cette sortie à 2,5cm du haut du caisson et à 1,3cm du bord du caisson.

Pour un coffre de 180, vous trouverez la sortie basse à gauche ou à droite à 16,2cm du haut du caisson et à 1,3cm du bord du caisson.



Vous savez tout sur les différentes sorties de câbles possibles pour votre volet roulant !

N'hésitez pas à nous contacter si vous avez la moindre question, toute l'équipe AMC Production reste à votre disposition pour vous conseiller.
Nous sommes disponibles par mail et par téléphone.
