Les différents types de pose
La porte de garage enroulable est la solution la plus simple pour installer sans difficulté une fermeture manuelle ou motorisée et télécommandée pour son garage. La porte de garage enroulable est la porte de garage la plus facile à installer tout en ayant un minimum de contrainte.
Les portes de garage enroulables sont constituées d’un tablier, c'est-à-dire, un assemblage de lames en aluminium qui s’enroulent sur un axe, en coulissant dans deux glissières verticales. Un coffre en aluminium laqué permet de protéger le tout tout en apportant une touche esthétique à l’ensemble.

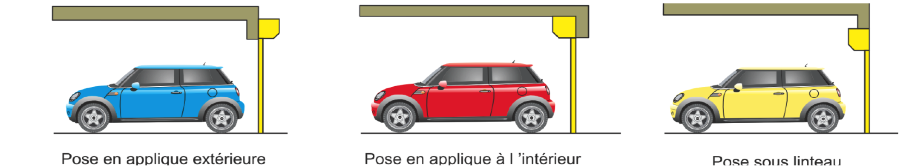

Plusieurs types d’installation sont possibles pour les portes de garage enroulable :
- L’installation avec le coffre situé sur la façade extérieure.
- L’installation avec le coffre situé derrière le linteau, donc invisible depuis l’extérieur.
- L’installation avec le coffre disposé dans l’ouverture, c'est-à-dire, sous linteau (ce qui réduit les dimensions de passage).
La principale contrainte étant qu’il y ait un espace suffisant au-dessus de l’ouverture pour y loger le caisson du mécanisme dans lequel s’enroulent les lames, ainsi que l’espace latéral pour chacune des deux glissières.
Dimensions des portes de garage enroulables
AMC Production est spécialisé dans la fabrication de porte de garage sur mesure. Nous ne proposons donc pas de porte de garage standard. Il vous suffit de prendre les mesure de votre ouverture de garage et d'indiquer ses dimensions dans le configurateur en ligne.

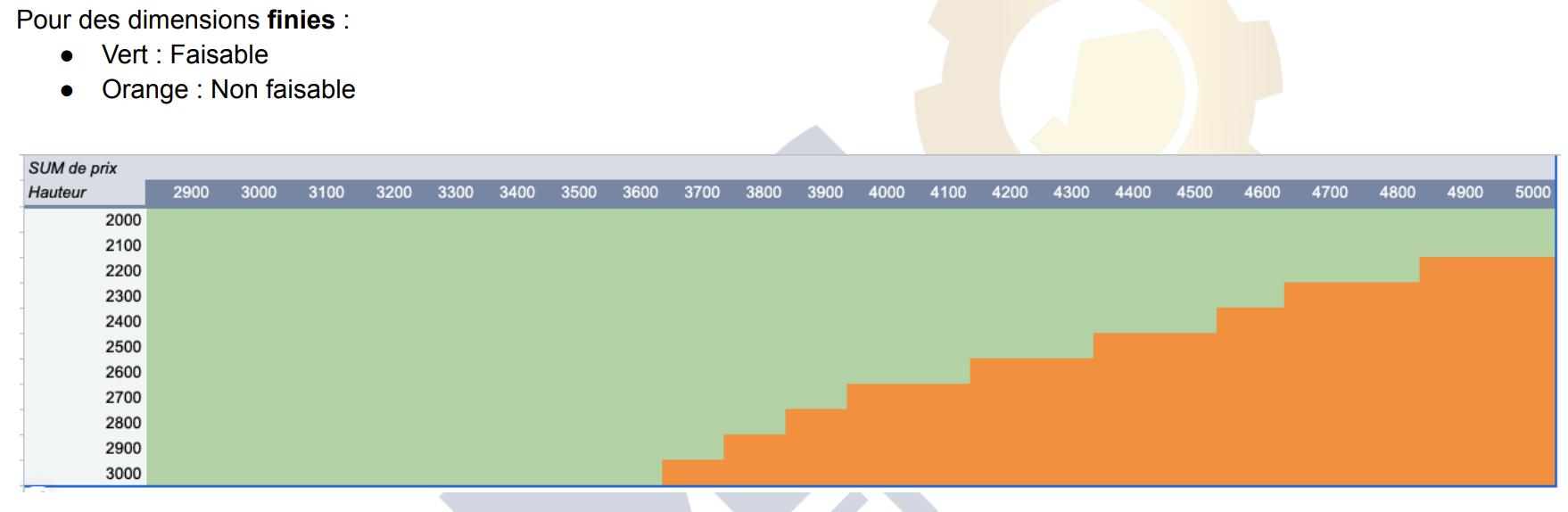

Attention, la porte de garage enroulable ne peut pas dépasser une certaine mesure. En effet, pour des raisons de prise au vent, la largeur de la porte de garage enroulable ne peut pas dépasser 4m50. De même que la hauteur de celle-ci ne peut pas dépasser 4m. Lors de la remontée de la porte de garage, le tablier rentre entièrement dans le coffre.

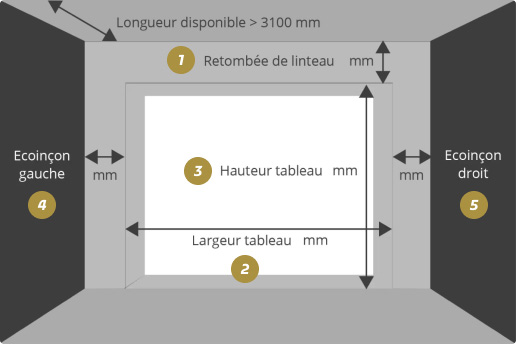

Prendre les mesures de sa porte de garage
AMC Production vous livre votre porte de garage enroulable chez vous, prêtes à être monté. Pour éviter tout problème lors de la pose de votre porte, il est important de bien prendre ses mesures au préalable. Il est également important de respecter les distances minimum requises autour de la porte de garage selon le type de pose choisie. Vous pouvez observer sur l'image ci-dessous comment mesurer les dimensions.

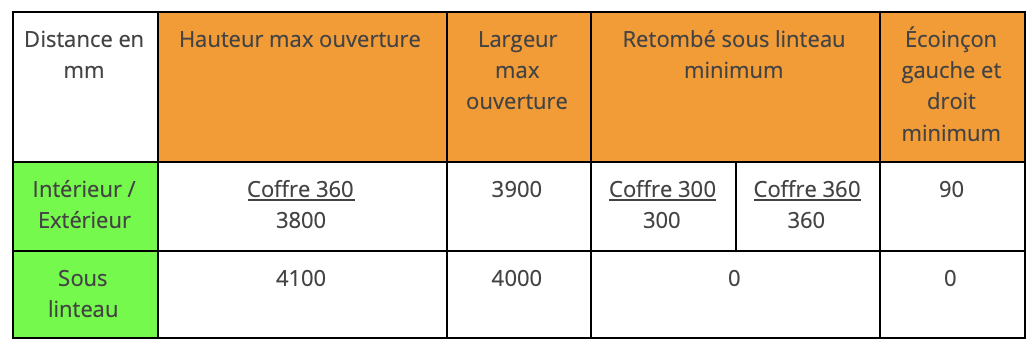

Le tableau ci-dessous vous donne les dimensions maximales de votre ouverture de porte selon la pose choisie et l'espacement nécessaire à la pose de votre porte de garage également selon la pose choisie. Pour savoir la taille de votre coffre, rendez-vous dans le catégorie coffre.
| Distance en mm |
Hauteur max ouverture |
Largeur max ouverture |
Retombé sous linteau minimum |
Ecoinçon gauche et droit minimum |
| Intérieur / Extérieur |
2800 |
4320 |
Coffre 300
300 |
90 |
| Sous linteau |
2800 |
4500 |
0 |
0 |
Informations complémentaire des lames de tablier
Composées de lames en aluminium isolées par de la mousse, les portes de garage enroulables sont un bon compromis pour installer une fermeture de garage isolante, fiable et résistante. Le tout en étant bon marché.
Les lames en aluminium sont les lames les plus répandues, les plus résistantes à l’effraction et possèdent la meilleure longévité en termes de résistance mécanique.
Les lames en aluminium sont profilées à partir de feuillard aluminium traité et laqué multicouche au four pour une longévité et une tenue des coloris optimales.
Il existe deux types de lames pour porte de garage enroulable :

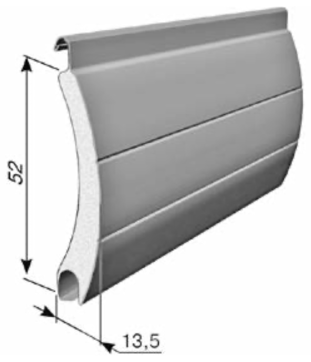

La lame 52
|
|
- Lame conçue pour les portes de garage mais également pour les volets roulants de grande tailles, 52mm de hauteur pour 13,5 mm d’épaisseur, présentant des caractéristiques de rigidité, de résistance au vent, à l’effraction, et d’isolation très performantes.
|
Les lames de taille 52 de porte de garage enroulable sont disponibles en 6 couleurs :
Informations sur les lames 52x13,5 :
- Hauteur de recouvrement 52 mm
- Epaisseur hors tout : 13,5 mm
- Poids au m2 : 2,96 kgs/m2

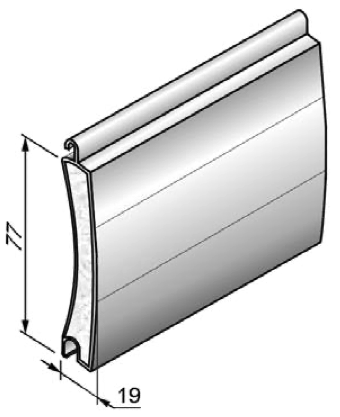

La lame 77
|
|
- Lame spécialement conçue pour les portes de garage, de 77mm de hauteur pour 19 mm d’épaisseur, présentant des caractéristiques de rigidité, de résistance au vent, à l’effraction, et d’isolation les plus performantes.
|
Les lames de taille 77 de porte de garage enroulable sont disponibles en 2 couleurs :
Informations sur les lames 77x19 :
- Hauteur de recouvrement 77 mm
- Epaisseur hors tout : 19 mm
- Poids au m2 : 4,64 kgs/m2

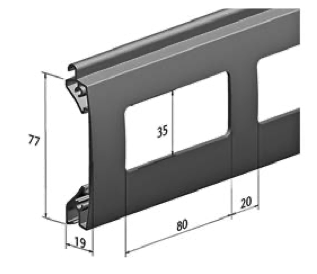

Tout sur les hublots
Pour bénéficier d'une éclairage naturel dans votre garage durant la journée, vous avez la possibilité de personnaliser votre porte de garage enroulable à l'aide de lames hublots.
Les lames hublots peuvent être posées à la hauteur choisie, vous permettant de les mettre en haut de votre porte de garage si vous souhaitez uniquement obtenir de la lumière naturel, ou à hauteur de tête pour pouvoir voir à l'extérieur de votre garage. Ces réglages sont directement à mettre dans notre configurateur.
Coffre de porte de garage enroulable

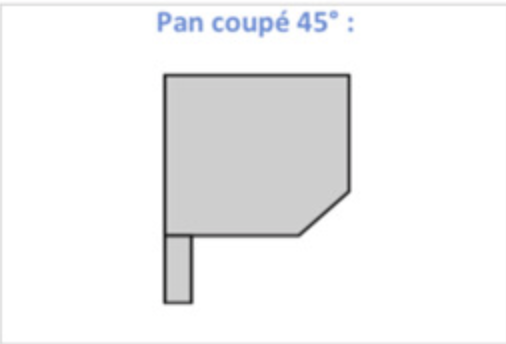

Les coffres proposés pour les portes de garage enroulable sont exclusivement des pans coupés.

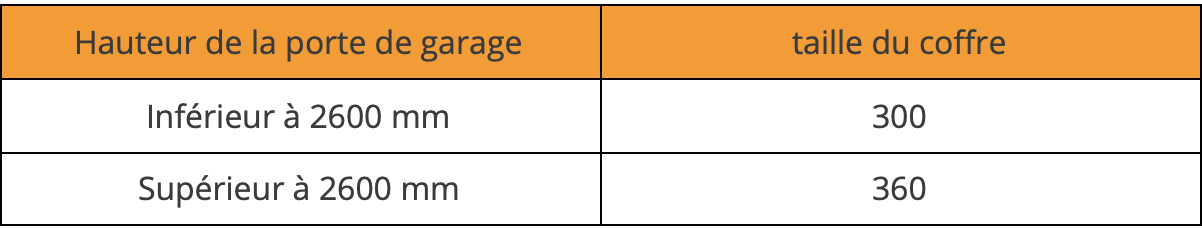

Le coffre de votre porte de garage enroulable peut varier selon la taille de votre porte de garage. En effet, plus votre porte de garage est grande en hauteur, plus le nombre de lames composant le tablier va être important. Il faudra donc un coffre plus grand à partir d’une
certaine dimension. La taille de votre coffre de porte de garage enroulable pourra varier entre 180 et 360mm, cela dépendra du type de lame choisis, 52mm ou 77mm et de la hauteur de votre ouverture
Motorisation de la porte de garage enroulable Somfy
Les portes de garage enroulables sont motorisées, et c’est là leur avantage en termes de confort d’utilisation.

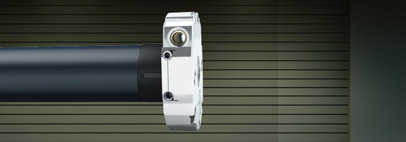

Le moteur est intégré dans l’axe, plus généralement appelé l’axe motorisé. La motorisation intégrée dans l’axe permet un gain de place et une facilité d’installation que les autres portes de garage électrique ne peuvent pas apporter.
La motorisation de nos portes de garage de la marque Somfy est de type CSI, ce qui signifie que le moteur est débrayable par une manœuvre de secours.
Le moteur est contrôlé par un boîtier de commande, appelé Rollixo, également de la marque Somfy. Ce module travaille avec le protocole de transfert de données IO HomeControl.
La commande de porte de garage enroulable Somfy
La porte de garage enroulable Somfy peut être commandée de plusieurs manières.
 |

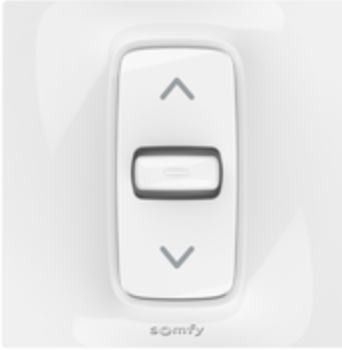

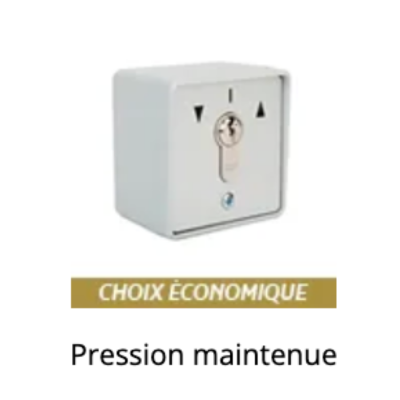

Via l’inverseur relié électriquement au moteur. Celui-ci est généralement positionné à côté de votre porte de garage. |
 |
Via les télécommandes de style porte clé. Cette solution est très intéressante puisqu’elle vous permet d’ouvrir votre porte de garage directement depuis votre voiture. Plus aucune raison d’être mouillé par temps de pluie ! |
 |

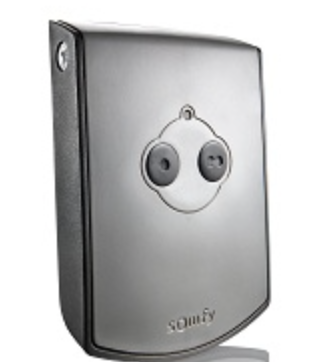

Via un boitier de commande sécurisé utilisant le protocole IO Homecontrol. Cela vous apporte un moyen facile de contrôle de votre porte, disponible à tout moment pour toutes les personnes de votre famille, tout en restant sécurisé à l'aide d'un code. |
 |

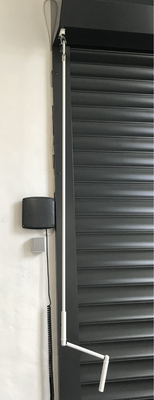

Via la manivelle de secours. Cette manivelle doit être utilisée uniquement en cas de coupure d’électricité. En effet, utiliser cette manivelle lorsque le moteur est alimenté électriquement peut engendrer une casse moteur non réparable qui vous obligerait à changer votre moteur de porte de garage. |
La nouvelle technologie Somfy de type IO Homecontrol vous permet de contrôler votre porte de garage depuis votre tablette ou votre smartphone à l’aide d’une box Tahoma ou Connexoon de chez Somfy. Le retour d’information vous permet de voir l’état de votre porte en temps réel.
Motorisation de la porte de garage enroulable Cherubini
Cherubini est un fabricant Italien de motorisations et de sécurités de porte de garage créé en 1947.
Les portes de garage enroulables Cherubini sont équipées d'un moteur modèle Ocean, fiable et robuste. Vous bénéficiez d'un excellent rapport qualité / prix, l'un des meilleurs sur le marché.
En choisissant une motorisation Cherubini, vous ne faites aucun compromis sur la sécurité.
La motorisation de nos portes de garage de la marque Cherubini est débrayable par une manoeuvre de secours à dimensions réduites, permettent d’installer le dispositif dans des espaces limités. La sortie de secours aimantée est brevetée : hyper discrète et très esthétique, c’est la seule de ce type sur le marché. La finition de votre porte de garage est impeccable grâce au capuchon blanc qui vient se positionner sur l’aimant.
Le moteur est contrôlé par un boîtier de commande de la marque Cherubini appelé BLUE CONTROL SIMPLY. L'installation de votre porte de garage est facile : le réglage des fins de courses mécanique est intuitif et tous les équipements de la marque Cherubini sont déjà appairés. Vous n'avez (presque) qu'à brancher !
La commande de porte de garage enroulable Cherubini
La porte de garage enroulable Cherubini peut être commandée de plusieurs manières :
 |
Via la télécommande Skipper de la marque Cherubini. Cette télécommande design et ergonomique vous permet de piloter votre porte de garage à distance ou depuis votre voiture. Elle vous offre un gain de confort au quotidien. |
 |

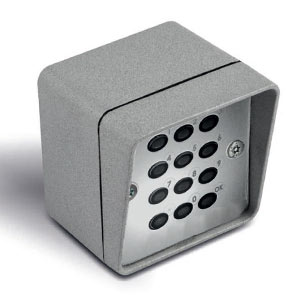

Via un clavier à code sans fil. Vous tapez votre code secret sur le digicode pour ouvrir ou fermer votre porte de garage. Très simple à utiliser et à installer, le clavier à code Cherubini fonctionne à ondes radio (sans fil). |
 |

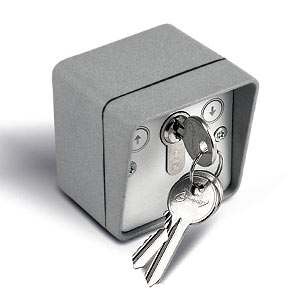

Via un interrupteur à clé sans fil. Vous utilisez l'une des 3 clés fournies avec l'interrupteur pour ouvrir ou fermer votre porte de garage. L'interrupteur à clé sans fil Cherubini fonctionne à ondes radio (sans fil), il n'y a aucun câblage à réaliser pour l'installer. |
|
|
Via la manivelle de secours. La manoeuvre de secours compacte Cherubini, avec ses dimensions réduites, permettent d’installer le dispositif dans des espaces limités.
Attention : cette manoeuvre de secours ne doit être utilisée que dans le cas d'une coupure d’électricité. L'utiliser lorsque le moteur est alimenté électriquement vous expose au risque d'une casse moteur. |
Les sécurités de porte de garage enroulable
Votre sécurité est notre priorité ! Pour cela, nous installons sur nos portes de garage plusieurs systèmes permettant d’éviter les accidents.
 |
Le système anti-chute : Il permet de retenir le tablier en cas de casse moteur. Ce dispositif détecte une descente trop rapide du tablier et le bloque instantanément. Il faut savoir que ce système est à changer s'il venait à être utilisé. Par chance, cela n’arrive que dans de très rares cas. |
 |
La détection de choc : Sur votre dernière lame de tablier va se trouver un joint noir. Ce joint, appelé joint palpeur, détecte si le tablier rencontre un choc lors de sa descente. Il est assez sensible pour éviter les accidents sans l’être trop pour ne pas s’activer sans raison. Dans le cas de détection d’un choc, le tablier se met alors à remonter. |
 |

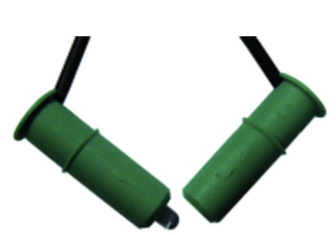

La cellule photoélectrique : Ce laser va détecter le passage ou la présence de quelque chose ou de quelqu’un. Il arrête alors la descente de la porte et se met alors à remonter. |

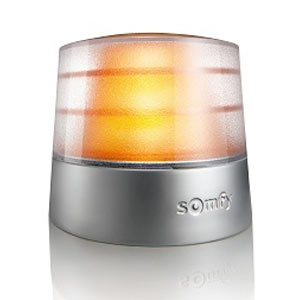

NB : Nos portes de garage enroulable respectent les normes de sécurité CE. Le joint palpeur est donc de base sur toutes nos portes. La cellule photo est obligatoire si votre porte donne sur la voie publique, de même que le feu orange de signalisation. Il en est de même si vous commandez votre porte à distance sans visuel sur celle-ci (par tableau à l'aide d'une box Tahoma par exemple).
Ces différents types de sécurité sont reliés électriquement au boîtier de contrôle Rollixo.
Plusieurs types d’automatismes peuvent être adaptés, tels que télécommandes, feux orange de signalisation, etc.

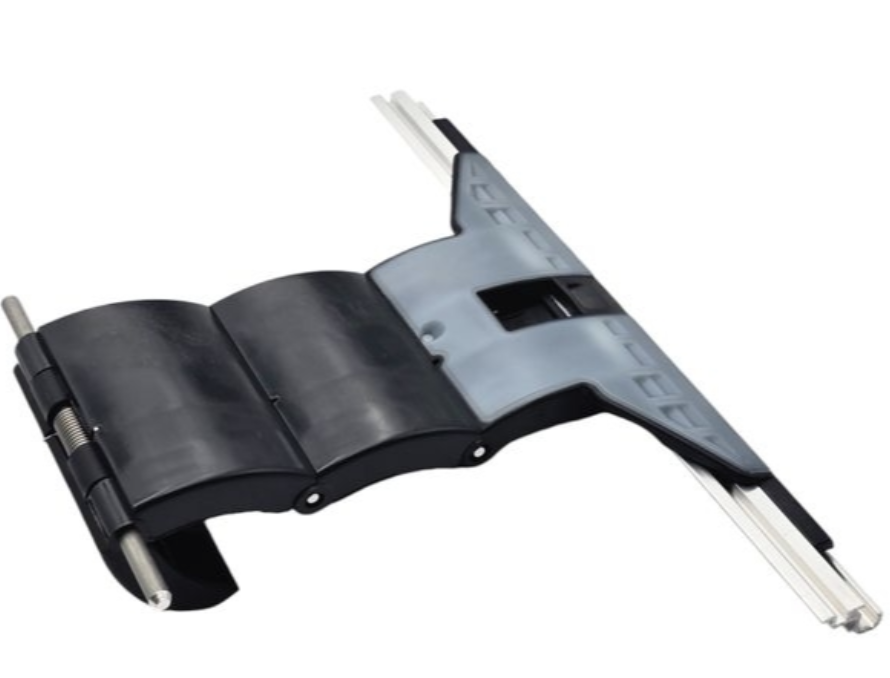

Des verrous anti-soulèvement sont également montés sur l’axe pour réduire le risque d’effraction.
Certain boîtier de commande Rollixo possède une alarme de détection des tentatives d’effractions par soulèvement de la porte. Une alarme de 100 Db prévient alors de la tentative d'affectation.
Normes de fabrication des portes de garage enroulables
Comme toutes les portes de garage automatiques, les portes de garage enroulables télécommandées doivent répondre aux exigences des normes européennes CE, ce qui est bien sûr le cas des produits commercialisés par AMC Production. Ces normes prévoient notamment une barre palpeuse située sous la dernière lame et qui interrompt immédiatement la manœuvre de la porte si celle-ci venait à toucher un obstacle. Si votre porte de garage enroulable donne sur la voie publique ou que vous la commandiez à distance, un feu orange clignotant et des cellules photoélectriques devront également être ajoutés à votre installation.
|
En achetant votre porte de garage enroulable chez AMC Production, vous optez pour un produit de qualité, répondant aux normes européennes. |
 |
