Comment installer votre porte de garage enroulable motorisée Cherubini ?

Vous avez reçu votre porte de garage enroulable Cherubini et êtes prêt à l’installer ? AMC Production vous explique toutes les étapes pour une installation simple et réussie de votre porte enroulable Cherubini, avec le matériel dont vous aurez besoin. Nous vous livrons aussi nos astuces de finition. Suivez le guide !

Préparation de l'installation de la porte de garage enroulable Cherubini

Le matériel nécessaire

Pour installer votre porte de garage enroulable Cherubini dans les meilleures conditions, préparez votre matériel au préalable. Assurez-vous d’avoir les outils suivants :

• Une perceuse
• Une visseuse
• Un niveau
• Un tournevis d’électricien
• Des vis adaptées à votre matériau de support

Conseils pratiques

Nous vous conseillons d’être deux personnes pour réaliser l’installation. Assurez-vous également d’avoir suffisamment de place pour manœuvrer les différents éléments de la porte. Nettoyez auparavant votre espace de travail, que vous pouvez protéger au sol avec une vieille couverture par exemple.

En lame de 52, le coffre et le tablier sont déjà solidarisés, alors qu’en lame de 77, vous devrez les assembler vous-même, ce qui nécessite quelques manipulations.

Les étapes de l'installation de votre porte de garage motorisée

Installer les coulisses

La première étape de l'installation consiste à fixer les coulisses :

• Positionnez les coulisses bien à l’équerre en pose en façade, en utilisant un niveau pour les maintenir bien verticales. Vous pouvez utiliser des serre-joints pour les maintenir en place.
• Enlevez le film de protection du côté des petits trous.
• Utilisez des vis et/ou chevilles adaptées au matériau de votre mur.
• Percez les trous prévus dans les coulisses et fixez-les en façade, en vous assurant qu'elles soient bien alignées et à niveau.
• Quand les deux coulisses sont bien positionnées en haut et en bas, vous pouvez procéder au pré-perçage, puis visser chaque coulisse.

Poser le coffre

Ensuite, il faut poser le coffre, une étape à réaliser à deux personnes puisque le coffre est un peu lourd.

• Retirez les scotchs de protection du coffre et assurez-vous que la lame finale soit bien droite.
• Insérez le coffre en utilisant les queues de joues qui se positionnent dans les chambres des coulisses.
• Assurez-vous, à l’aide d’un niveau, que la lame finale soit bien droite pour que tout soit parfaitement installé.

Installer le boîtier Cherubini et les systèmes de sécurité pour votre porte de garage enroulable

RACCORDEMENT DES CÂBLES

• Dévissez le capot du boîtier Cherubini
• Positionnez le boîtier
• Branchez le moteur au boîtier
• Branchez les câbles du moteur selon l'ordre (noir, marron, bleu) pour une pose intérieure avec moteur à droite.
• Pour le moteur à gauche, intervertissez les câbles noir et marron, qui donnent le sens de rotation du moteur.

Le deuxième câble à brancher est l’anti-chute avec un câble marron et un câble bleu qui se positionnent à la place du pont réalisé : le marron en premier, puis le bleu.

INSTALLATION DE LA SÉCURITÉ ANTI-ÉCRASEMENT

Le moteur anti-écrasement est une spécificité Cherubini vraiment intéressante pour augmenter la sécurité d’utilisation de votre porte de garage. Il évite que votre porte de garage ne se referme sur un objet, ou pire sur une personne restée en dessous,

• Positionnez la sécurité anti-écrasement en la centrant sur la lame finale (câble anti-chute (marron, bleu). Cette sécurité permet de capter l’obstacle et va faire remonter la porte. Elle correspond à ce qui est exigé par les normes de sécurité européennes.
• Fixez le boîtier de sécurité avec les vis fournies.
• Mettez le boîtier sous tension en supprimant les petites protections des piles et refermez le boîtier.

Brancher et régler le boîtier Cherubini

BRANCHEMENT ÉLECTRIQUE

• Branchez électriquement le boîtier.
• Vérifiez que le Swift 2 (boîtier bleu) soit en position ON.
• Vérifiez le bon fonctionnement de la porte en la faisant monter et redescendre.

RÉGLAGES DES FINS DE COURSES

• Réglez les fins de courses mécaniques en utilisant l’outil de réglage moteur.
• Accédez à la tête du moteur en dévissant les 2 vis de chaque côté pour enlever la trappe de visite et accéder à la tête moteur.
• Utilisez l'outil de réglage moteur pour ajuster les fins de course basse et haute.
• Affinez les réglages pour enlever ou rajouter de la fin de course afin que la porte s’arrête exactement où vous le souhaitez en tournant dans le sens adéquat.
• Refermez le coffre.

Faire les finitions de votre porte de garage enroulable Cherubini

Finitions esthétiques

Enlevez les films de protection des coulisses sur toutes les surfaces.

Insérez les bouchons de finition aux extrémités des coulisses pour la pose en façade.

Réglages électroniques via le boîtier Cherubini

Activez le mode de programmation automatique du boîtier

Mettez le Swift en position OFF.

Appuyez sur PROG jusqu'à ce que la lumière s'allume, puis sur START.

La porte va automatiquement chercher les différents points de fin de course réglés précédemment.

Laissez-la effectuer plusieurs cycles pour enregistrer électroniquement les fins de courses mécaniques.

Cet apprentissage du matériel est une spécificité Cherubini, de même que les télécommandes supplémentaires qui sont déjà appareillées et prêtes à l’emploi.

Vérification des systèmes de sécurité

Testez la sécurité anti-écrasement en simulant un obstacle, par exemple un verre jetable. La porte doit s'arrêter et remonter immédiatement avant de toucher le verre.

Manivelle de secours Cherubini

Testez également la manivelle de secours, mais uniquement si vous avez au préalable débranché le courant, sinon vous abimeriez le moteur de votre porte de garage.

La manivelle de secours Cherubini est un système aussi pratique qu’esthétique, équipé d’un aimant, vous permettant d'ouvrir la porte en cas de coupure de courant. Pour tout savoir sur son fonctionnement, lisez notre article : Comment débrayer manuellement votre porte de garage enroulable motorisée Cherubini ?

Options supplémentaires pour votre porte de garage enroulable motorisée Cherubini

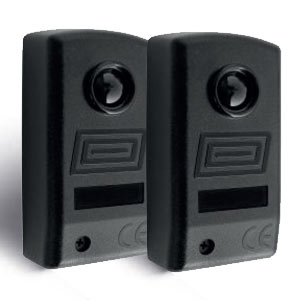

Les cellules infrarouges

SÉCURITÉ RENFORCÉE

Les photocellules CHERUBINI sont des dispositifs de sécurité optionnels pour les portes de garage automatisées. Elles sont conçues pour augmenter encore la sécurité et la fiabilité des systèmes de porte de garage. En effet, ces cellules infra-rouges servent à arrêter la descente de la porte de garage si quelque chose passe à travers le faisceau infra-rouge. Elles empêchent ainsi la fermeture accidentelle de la porte sur un obstacle et évitent les accidents.

Par exemple, si un enfant ou un animal traverse le passage lorsque la porte se ferme, les cellules détectent l'obstacle et arrêtent immédiatement la descente de la porte. De même, si votre voiture ou un objet se trouve sous la porte lors de la fermeture, les cellules arrêteront la porte, évitant ainsi les rayures ou les bosses coûteuses.

PROTECTION AVANCÉE

Les photocellules CHERUBINI sont équipées d'une protection contre les interférences et d’un filtre soleil, et garantissent un fonctionnement optimal même dans des conditions lumineuses difficiles.

FLEXIBILITÉ D'INSTALLATION

Leur compatibilité avec la tête support COLL-TE et leur montage en saillie permettent une installation aisée sur divers types de portes de garage.

CONFORMITÉ AUX NORMES DE SÉCURITÉ

Ces installations répondent aux exigences de sécurité les plus strictes. Elles conviennent aussi bien aux environnements résidentiels qu'aux installations professionnelles. Ce dispositif de sécurité additionnel pour porte de garage automatisée est cependant une obligation légale pour toute personne possédant un garage qui donne sur la rue et pour les portes de garage donnant sur des espaces publics ou fréquentés.

Le feu orange

SÉCURITÉ VISUELLE

Le feu clignotant Cherubini avertit visuellement de l’ouverture ou de la fermeture de la porte de garage. Il représente une solution innovante et performante pour les systèmes de signalisation, particulièrement adaptée à votre porte de garage. Par exemple, lorsque vous rentrez votre voiture, le feu orange clignote pour indiquer que la porte est en mouvement, alertant ainsi les piétons et autres conducteurs à proximité.

FIXATION DU FEU

Facile et rapide à installer, ce feu clignotant peut être fixé dans n'importe quelle position grâce à son joint articulé. Il se connecte facilement à votre système motorisé Cherubini, et ne nécessite pas de modifications importantes de votre installation existante.

POLYVALENCE

Utilisable comme un signal lumineux clignotant ou une lumière de courtoisie, il s'adapte à divers besoins. Conçu avec une technologie LED avancée, il propose une lumière de couleur blanc chaud, garantissant une visibilité optimale dans toutes les conditions.

Il alerte les piétons et les véhicules à proximité, réduisant ainsi les risques d'accident, notamment dans les zones à forte circulation. Le feu orange agit comme un indicateur de fonctionnement de votre porte de garage. Il vous permet de savoir si la porte est en mouvement, ce qui est également particulièrement utile en cas de télécommande défectueuse ou de problème technique.

EFFICACITÉ ÉNERGÉTIQUE

Le feu orange Cherubini a une faible consommation énergétique couplée à une haute luminosité.

Le clavier à code

SÉCURITÉ ACCRUE

Installer un clavier à code sur une porte de garage enroulable motorisée Cherubini renforce la sécurité et se fait rapidement et facilement, car il n’y a pas de câbles à connecter. Le clavier à code offre une grande commodité. Plus besoin de chercher vos clés ou votre télécommande. En rentrant des courses, il vous suffit de taper le code pour ouvrir votre garage. Cela est particulièrement utile lorsque vous avez les mains pleines ou que vous avez oublié votre télécommande à l'intérieur.

ACCÈS TEMPORAIRE ET CONTRÔLÉ

Vous pouvez facilement donner un code temporaire à des visiteurs ou à des prestataires de service. Par exemple, vous attendez une livraison pendant votre absence ? Donnez le code au livreur, puis changez-le après coup pour maintenir la sécurité. Contrairement aux clés physiques, les codes ne peuvent pas être perdus ou volés. Si un voisin indélicat trouve une clé, il peut accéder à votre garage sans difficulté. Un code secret élimine ce risque. C'est un moyen pratique et contrôlé de gérer les accès.

POLYVALENCE D'UTILISATION

Le clavier à code est doté d’une technologie de pointe et compatible avec divers systèmes de sécurité et domotique Cherubini. Il peut être intégré à un système de surveillance global qui enregistre chaque ouverture de porte, ajoutant une couche supplémentaire de sécurité et de surveillance.

Le clavier à code Cherubini propose une étanchéité certifiée IP65, et est parfait pour une installation en extérieur. Sa surface tactile est résistante aux traces pour une esthétique durable avec des touches rétroéclairées, lisibles même sous lumière solaire directe ou dans l'obscurité. Il comporte de plus une fonction anti-espionnage et système de blocage après 3 codes erronés,

La télécommande

UTILISATION FACILE

La télécommande Cherubini MUV PRO 2 permet d’ouvrir et de fermer votre porte de garage motorisée d’une simple pression sur un bouton. Vous pouvez ainsi actionner votre porte à distance, sans sortir de votre voiture, ce qui est particulièrement pratique par mauvais temps.

Elle offre de plus une portée étendue, vous permettant d’ouvrir votre porte de garage depuis une distance confortable. Par exemple, vous pouvez ouvrir la porte dès que vous entrez dans votre allée, sans attendre d’être tout près.

SÉCURITÉ ACCRUE ET POLYVALENCE

Elle utilise une technologie de cryptage avancée, rendant le signal difficile à pirater. Par exemple, même si quelqu’un tente de copier le signal, le cryptage empêche l'accès non autorisé.

La MUV PRO 2 peut être programmée pour contrôler plusieurs dispositifs, comme des portes de garage et des portails, avec une seule télécommande. Une fois programmée, la télécommande vous permet d’ouvrir à la fois votre portail et votre garage sans nécessiter plusieurs télécommandes.

DESIGN COMPACT

La télécommande Cherubini MUV PRO 2 est compacte et facile à transporter. Vous pouvez l’accrocher à votre porte-clés ou la ranger dans la boîte à gants de votre voiture, toujours à portée de main.

Le contacteur à clé

CONTRÔLE D'ACCÈS RENFORCÉ

Un contacteur à clé Cherubini assure une sécurité supplémentaire de votre porte de garage enroulable motorisée en limitant l'accès à ceux qui possèdent la clé. Il empêche les intrusions non souhaitées, garantissant que seules les personnes autorisées peuvent ouvrir ou fermer la porte.

Dans un environnement où plusieurs personnes doivent accéder au garage, un contacteur à clé permet de contrôler facilement qui peut entrer. Par exemple, dans une résidence partagée, chaque utilisateur peut avoir une clé, évitant ainsi la multiplication des télécommandes ou le partage de code à trop de personnes.

FACILITÉ D'UTILISATION ET FIABILITÉ

Le contacteur à clé est ultra facile à utiliser : il suffit de tourner la clé pour activer l'ouverture ou la fermeture de la porte. Il permet d’ouvrir et fermer en partie ou entièrement la porte depuis l’extérieur.

Les contacteurs à clé Cherubini sont robustes et conçus pour résister aux tentatives de sabotage et aux conditions météorologiques difficiles. Même en cas de pluie ou de froid intense, le mécanisme reste fonctionnel et fiable.

Le système est facile à mettre en place, et se monte en surface ou bien encastré, maintenu par des vis anti-vandalisme. Il est également certifié IP43, ce qui signifie qu’il assure une protection contre les intrusions de corps solides et les projections d'eau. Cela le rend idéal pour une utilisation en extérieur.

Les contacteurs à clé Cherubini s'intègrent facilement avec les systèmes de portes de garage enroulables motorisées, sans nécessiter de modifications complexes. Ils peuvent être ajoutés à un système existant pour renforcer la sécurité sans perturbations majeures.

Le contacteur à clé fonctionne par radio, sans devoir passer de câble électrique. Il est fourni avec 3 clés, et il supplée la télécommande si vous l’avez perdue ou si elle est inutilisable. Il permet aussi de manipuler la porte en cas de panne moteur.

Nous espérons que ce guide vous a été utile pour l’installation de votre porte de garage enroulable Cherubini. N’hésitez pas à nous contacter pour toute question supplémentaire ou des conseils sur le choix des produits ou leur installation.
